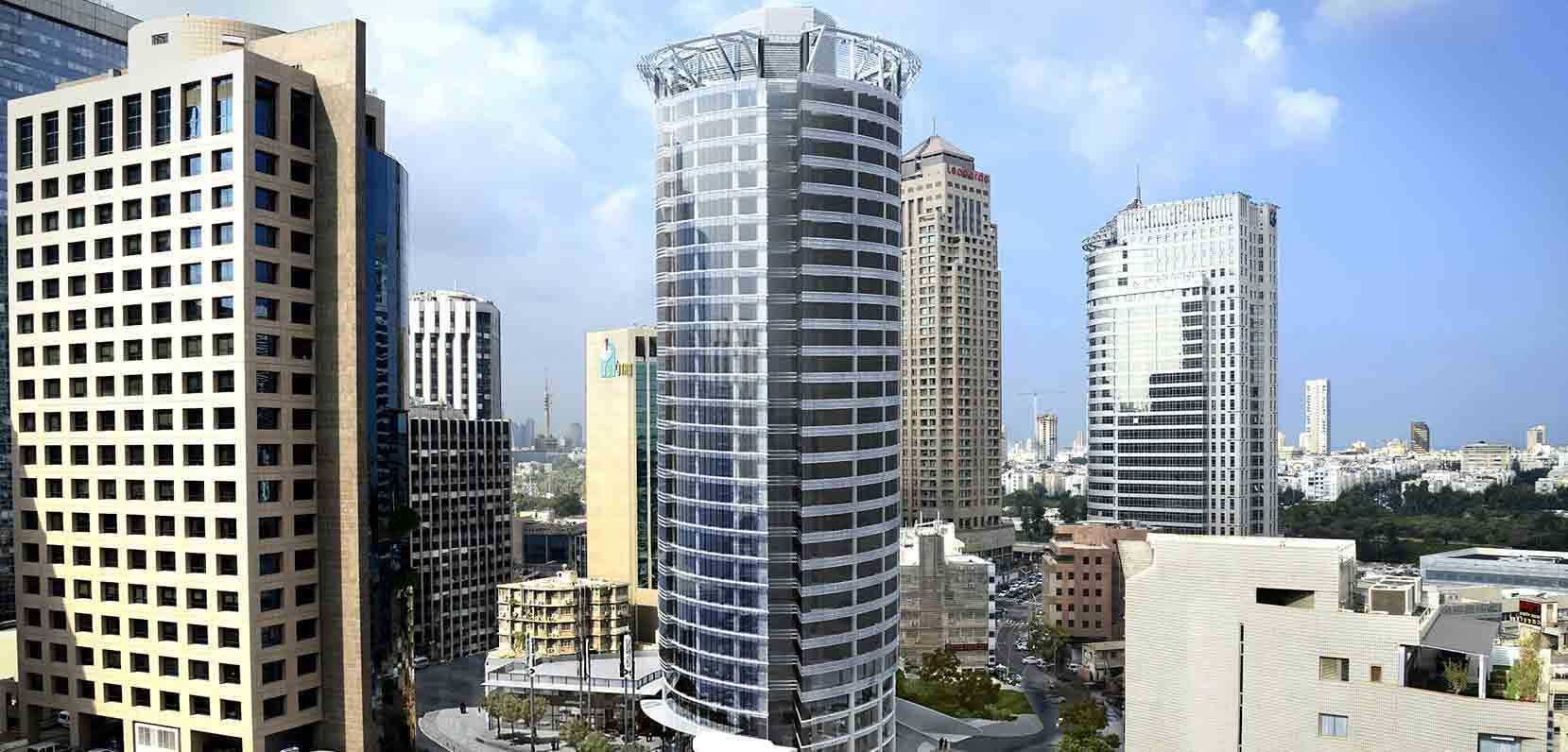

להתקין מצלמה בחדר זה עניין של שעה. להתקין מצלמה בתוך מעלית של מגדל זה פרויקט הנדסי. הקבינה זזה עשרות מטרים למעלה ולמטה, כל היום, והנתיב היחיד שיוצא ממנה הוא כבל הנגרר — אותה צמה שמתפתלת מתחת לקבינה ומחברת אותה לפיר. במגדל ספיר במתחם הבורסה ברמת גן נדרשנו להעביר וידאו מכל המעליות למערכת האבטחה של הבניין.
- מיקום: מגדל ספיר, מתחם הבורסה, רמת גן
- סוג: מגדל משרדים
- היקף: מצלמות במעליות
- הפתרון: העברה על סיבים אופטיים
למה זה לא טריוויאלי
מעלית היא אחת הסביבות הרועשות ביותר חשמלית בבניין: מנוע הרמה, ממיר תדר, בלמים ובקרים — כולם יושבים בדיוק ליד הנתיב שבו אמור לעבור אות הווידאו. חיווט נחושת רגיל באורך של פיר מגדל סובל משתי בעיות בו-זמנית: הפרעות אלקטרומגנטיות מהמנוע, וניחות — היחלשות האות לאורך המרחק. התוצאה המוכרת היא תמונה שמנקדת, קופאת או נעלמת בדיוק כשהמעלית זזה, כלומר בדיוק כשצריך אותה.
הפתרון: סיבים אופטיים
העברנו את הווידאו על גבי סיבים אופטיים. הסיב לא מוליך חשמל, ולכן הוא אדיש לחלוטין להפרעות אלקטרומגנטיות — המנוע יכול לעבוד לצידו בלי להשפיע על התמונה. הוא גם לא מאבד איכות לאורך המרחק שרלוונטי לפיר של מגדל, והוא דק וקל — יתרון אמיתי כשמדובר בכבל שנגרר עם הקבינה ומתכופף אלפי פעמים בשבוע.
התוצאה: תמונה יציבה וברורה מכל קבינה, בכל נקודה במסלול — למטה, למעלה ובתנועה.
עבודה בתוך מערכת פעילה
מגדל משרדים מלא לא עוצר בשביל התקנה. העבודה בפיר ובקבינות תואמה מול חברת המעליות ומול הנהלת הבניין, ובוצעה כך שהשירות לדיירים נפגע במינימום. גם כאן ההתקנה תוכננה להיות סמויה ככל האפשר: הציוד יושב במקומו, לא על החשבון של המראה בקבינה.
גלריה
מה יצא מזה
לבניין יש היום כיסוי וידאו גם באזור שהוא בדרך כלל נקודת עיוורון: תא סגור שנע בין הקומות. וזה נעשה בלי להילחם בפיזיקה — אלא עם התשתית הנכונה מלכתחילה.
